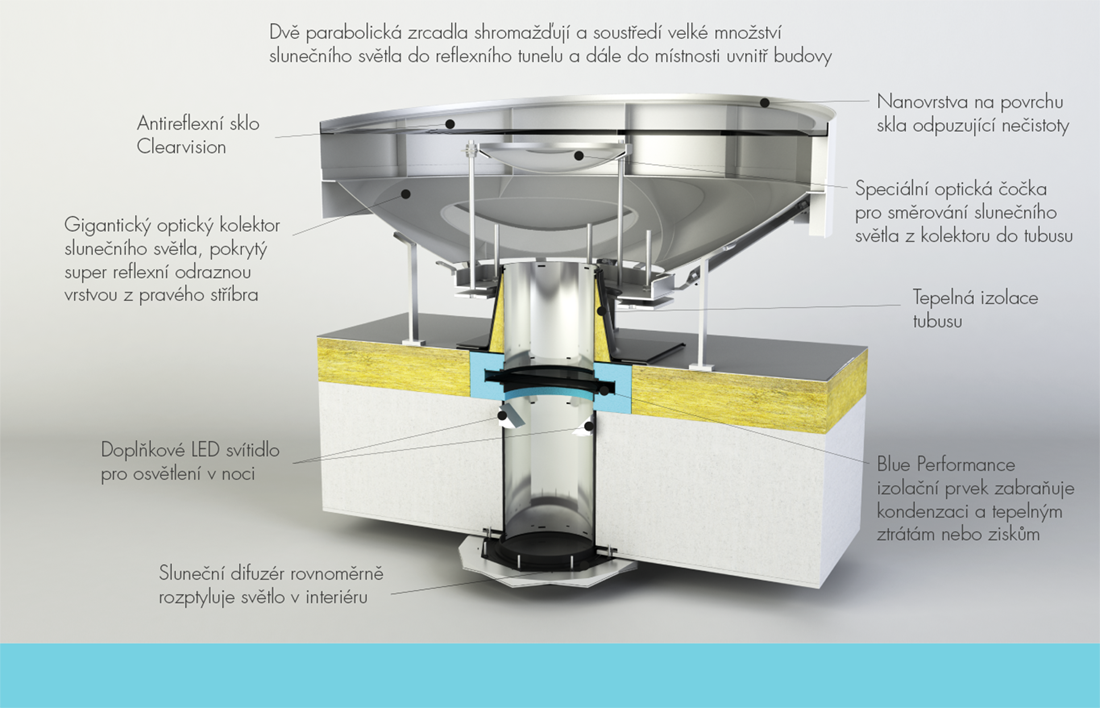

Střešní velkoplošný sběrač LIGHTWAY GALAXY

Vyrábí se ve dvou velikostech,1200 a 1800 mm.

• Vnitřní povrch sběrače opatřen odraznou optickou vrstvou se stříbrem
• Antireflexní sklo Clearvision s nanovrstvou odpuzující nečistoty
• Optický vysoce odrazný prvek soustředí tok světla do tubusu

Reflexní tubus

Vysoce reflexní světelný tubus. Vnitřní stěny tubusu tvoří vrstva z pravého stříbra a oxidů křemíku, které jsou nanesené chemickým napařováním ve vakuu. Vrstva nepraská, neloupe se a není náchylná na změny teplot a vlhkosti. Napojování tubusu na flexi koleno, izolační prvek Blue performance a stmívač je snadné pomocí systémových spojů, které jsou standardní součástí balení.

• Odrazivost reflexní vrstvy tubusu: 99,8%
• Difuze paprsku při odrazu v úhlu 45st. v tubusu: < 6%
• Základní materiál tubusu: hliník 99,7%
• Účinná maximální celková délka světelného tubusu je až 80 metrů, včetně 2 případných kolen 90st. pro změnu směru vedení. Vedení může být vertikální i horizontální bez ovlivnění výkonu.
• Ztráty světla na délce vedení tubusu:
  na délce tubusu do 10 metrů 0,5%
  na délce tubusu nad 10 metrů 0,7%

Rozměry:	vnější průměr	délka
Typ 200	152 mm	625 mm   416 mm
Typ 300	220 mm	625 mm   416 mm
Typ 400	320 mm	625 mm   416 mm
Typ 600	520 mm	625 mm   416 mm

Flexi koleno

Flexibilní koleno 0 - 50 st slouží pro změnu směru vedení tubusu. Flexi koleno je možné snadno napojit na další flexi koleno, tubus, izolační prvek Blue Performance a stmívač. Vnitřní stěny flexi kolena tvoří stejně jako u tubusu vysoce reflexní vrstva z pravého stříbra a oxidů křemíku, které jsou nanesené chemickým napařováním ve vakuu. Vrstva nepraská, neloupe se a není náchylná na změny teplot a vlhkosti.

• Odrazivost vnitřní reflexní vrstvy: 99,8%
• Difuze paprsku při odrazu v úhlu 45st. v tubusu: < 6%
• Základní materiál: hliník 99,7%
• Ztráty světla při použití flexi kolena:
  koleno 45st 2%
  koleno 90st 4%

Rozměry:	vnější průměr
Typ 200	152 mm
Typ 300	220 mm
Typ 400	320 mm
Typ 600	520 mm

Stropní difuzér

Stropní difuzér je skleněný rozptylovač světla, který rovnoměrně rozptyluje světlo po místnosti a zamezuje oslnění světlem v interiéru. Kvalitní stropní difuzér je vyrobený ze skla, které nežloutne a výborně propouští světlo beze ztrát na světelné intenzitě a změny barevného spektra.

Difuzor je již z výroby osazen tubusem v délce 200mm a lze jej snadno napojit na další díl tubusu, izolační prvek Blue Performance, flexi koleno nebo stmívač.

• Sodnodraselné sklo nebo Plexiglass ???
• Standardní barva kruhového rámečku (viditelná část) bílá
• Barvy rámečku RAL na objednávku
• Individuální povrchová úprava rámečku v jakémkoli dekoru dodaném zákazníkem na objednávku

Rozměry:	výška	vnější průměr difuzoru	vnější průměr difuzoru
Typ 200	9 mm	250 mm	143 mm
Typ 300	16 mm	332 mm	225 mm
Typ 400	16 mm	433 mm	326 mm
Typ 600	16 mm	629 mm	522 mm

Blue Performance

Tepelně izolační prvek

Izolační prvek Blue Performance v zimě zabraňuje tepelných únikům tubusem z interiéru. V létě naopak chrání interiér nadměrnému přehřívání vlivem vysokých teplot venku.

Blue Performance účinně zabraňuje kondenzaci vody v prostoru tubusu a následnému stékání vody do difuzéru a stropní konstrukce.

Prvek Blue Performance lze snadno napojit na další díl tubusu, stropní difuzer, flexi koleno nebo stmívač.

• Izolační dvojsklo/trojsklo vyplněné argonem
• Nosný konstrukční prvek z pěnového polystyrenu
• Součinitel tepelné propustnosti dvojskla: U 0,6 W/m2.K
• Součinitel tepelné propustnosti trojskla: U 0,4 W/m2.K

Přídavné LED osvětlení

Slouží k osvětlení v interiéru v době, kdy venku slunce nesvítí. Světlovod Lightway tak přes den svítí denním světlem a večer nebo v noci plní funkci stropního svítidla.

Pásek s LED diodami je instalován na vnitřní stěně tubusu těsně nad stropním difuzérem.

Standardní chromatičnost světla je teplá bílá.

Výkony LED osvětlení pro jednotlivé typy světlovodů:

• Typ 200, 300, 400 - výkon 40W
• Typ 600 a 800 - výkon 60W

Stmívač

Elektronicky ovládaná klapka uvnitř tubusu uzavře přívod světla do interiéru. Stmívač lze snadno napojit na další díl tubusu, izolační prvek Blue Performance, stropní difuzer nebo flexi koleno.

Možnosti použití stmívače:
Typ 200
Typ 300
Typ 400
Typ 600

Instalace

Světlovody řady GALAXY lze montovat na rovné střechy.

Součástí balení každého světlovodu jsou všechny díky a montážní příslušenství pro kompletní sestavení vybrané instalace. Jedná se především o různé typy střešních manžet pro různé typy střech a střešních krytin.

Doplňková instalační sada obsahuje montážní materiál nezbytný pro úspěšnou a kvalitní montáž světlovodu. Obsahuje: difuzní folie, pružná parotěsná folie, pružná lepicí páska, bitumentový tmel.

Montážní sada není automaticky součástí objednávky. Profesionální střechaři a montéři totiž často disponují vlastním montážním materiálem, tuto sadu by nevyužili a vy byste ji zbytečně zaplatili...

Nebudete-li si vědět rady s typem instalace a výběrem instalační sady, kontaktujte naši podporu. Rádi vám poradíme.
